産品結構圖

止回閥維修

維修止回閥部件之前，先關閉泵吸入管，然後關閉排出管。其次，關閉壓縮空氣氣源，排空泵内氣壓，并将供氣管道與泵的接頭斷開。并将泵内殘留液體排淨，随後可拆下泵進行維修。要對止回閥部件進行維修，需先拆下上下蓋。

采用扳手或套簡拆下上下蓋的緊固螺栓，移去上下蓋，可看到止回閥部件。

檢查止回閥閥球的球形表面是否存在磨損，磨蝕或切口。檢查止回閥閥座的内外表面是否有磨損，切口或嵌入材料。止回閥閥球的球形表面應與閥座的表面緊密接觸，便于以峰值效率運轉。

如果必要，更換磨損或損壞的止回閥部件。重新組裝止回閥部件。閥座剛好可放入液體腔的外閥室内或上下蓋的管内。随後重新組裝泵，并使其恢複運轉。

閥座類型

橡膠球座已自帶球座O環，安裝過程中，無需再加球座O環。非橡膠球座，安裝過程中需加球座O環。

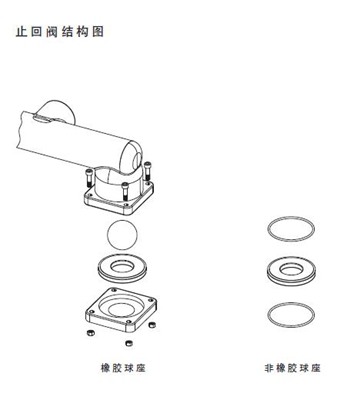

止回閥結構圖

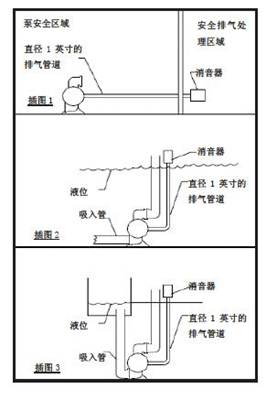

氣體排放安裝圖

隔膜失效時，泵送液體會進入泵的氣路。輸送危險性或有毒物質時，排氣口必須用管連接到便于安全處理的區域。見插圖1

如果泵的材料與所吸液體間不會反應，則可将其浸入所輸送的液體中。排氣口必須在液位上方用管連接。建議采用排氣管徑不小于1 英寸的管道，管道過小将會對氣流流量和泵的性能造成限制。見插圖2

輸送的液體，如果源頭高于泵時（淹沒吸入），排氣口的接管位置要高于液體源頭的位置，以免由于虹吸作用而向外溢出。見插圖3.
